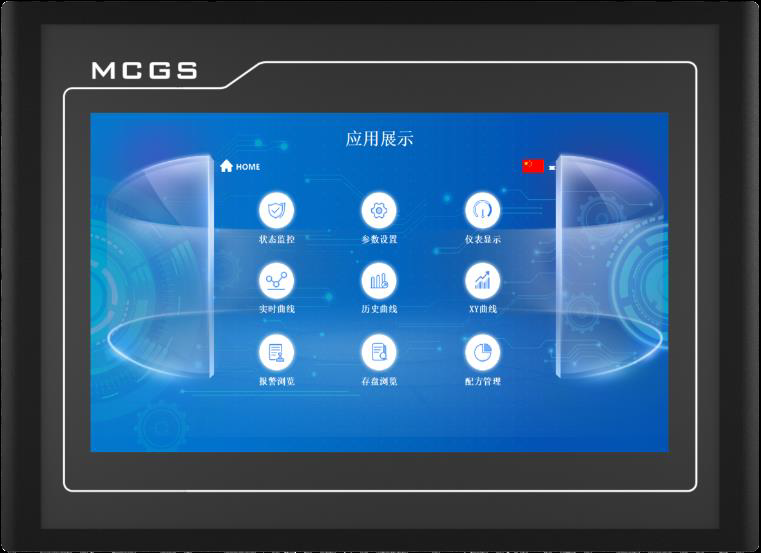

国产伺服电机代理—智富数控今天给大家讲讲昆仑通态触摸屏与西门子、三菱等主流PLC的具体通信配置步骤。

　　昆仑通态触摸屏与西门子、三菱PLC通信配置步骤

　　一、通用准备与排错要点

　　明确通信路径：先选以太网或串口，再选对应驱动;同一工程内“父设备”与“子设备”必须成对添加(如“通用TCP/IP父设备+Siemens 1200”或“通用串口父设备+ModbusRTU_串口”)。

　　IP与网段：以太网方式下，触摸屏与PLC需在同一网段(如PLC 192.168.2.30，触摸屏 192.168.2.40)，并在PLC中开启远程访问(S7-1200勾选“允许来自远程对象的PUT/GET通信访问”)。

　　串口一致性：波特率、数据位、校验位、停止位、站号/地址必须与PLC侧完全一致;RS485注意A/B线序与终端/偏置;必要时延长“通信等待时间”。

　　地址映射：S7-1200走S7协议时可用DB块地址;走Modbus RTU时区号与地址换算要正确(见下文示例)。

　　驱动与版本：MCGS Pro中S7-1200既可用“Siemens 1200”驱动，也有更新的“s7_Plus”标签驱动(该驱动不挂在TCP/IP父设备下，按向导添加即可)。

　　常见报错：S7-1200若修改了访问机制或槽号未生效，需断电重启;若报1009或通信不稳定，优先核对IP/网段、站号/地址、字节序与超时设置。

　　二、西门子 S7-1200 配置步骤

　　PLC侧(TIA Portal)

　　新建项目，选择CPU(如CPU 1215C DC/DC/DC)，在“属性→PROFINET接口”设置IP(例：192.168.2.30)，子网掩码255.255.255.0。

　　在“连接机制”中勾选允许来自远程对象的PUT/GET通信访问，编译下载。

　　触摸屏侧(MCGS Pro)

　　新建工程，设备窗口添加“TCP/IP父设备”→“Siemens 1200”。

　　父设备属性：本地IP(例：192.168.2.40)，远程IP(PLC：192.168.2.30)，本地端口0(自动分配)，远程端口102(S7协议固定)。

　　子设备保持默认机架号/槽号(常见为0/1)，如需使用优化的DB访问，按向导选择DB块与变量。

　　变量与地址：S7协议可直接绑定PLC的DB地址(如DB1.DBW0、DB1.DBD4);如需用Modbus RTU，见下一节。

　　下载运行，检查在线状态与通讯质量。

　　可选方案(串口Modbus RTU)

　　1200本体串口不提供原生Modbus RTU从站，需扩展CM/CB模块并在PLC内调用Modbus_Comm_Load与Modbus_Slave指令，触摸屏侧用“通用串口父设备→ModbusRTU_串口”，主站模式读写4区寄存器(地址换算见下节)。

　　三、西门子 S7-200/SMART 配置步骤

　　串口PPI方案(MCGS自带驱动)

　　PLC侧：在系统块中配置通信端口(如COM1)参数(波特率、校验等)。

　　触摸屏侧：设备窗口添加“通用串口父设备”→“西门子_S7200PPI”，设置串口参数与站号，建立变量并关联通道，下载运行。

　　数据转发方案(触摸屏做Modbus TCP网关)

　　按上节完成触摸屏与S7-200的串口通讯。

　　设备窗口再添加“通用TCP/IP父设备”→“ModbusTCPIP数据转发设备”，将内部通道与触摸屏变量绑定;触摸屏作为服务器(本地IP与端口如502)，上位机以Modbus TCP读写触摸屏的40001等地址，即可间接读写PLC数据(如V区)。

　　用Modbus调试工具测试40001/40002与PLC的VW100/VW102一致性。

　　四、三菱 PLC 配置步骤

　　三菱 Q 系列(以太网，MC协议)

　　PLC侧(GX Works2)：参数→PLC参数→内置以太网端口设置，将UDP的打开方式设为MC协议，设置本站端口(如5000)，勾选“允许RUN中写入(FTP与MC协议)”。

　　触摸屏侧：设备窗口添加“三菱-Q系列以太网”，设置远端IP(PLC)与本地IP(触摸屏)，建立变量通道并下载运行。

　　三菱 FX5U(以太网，UDP)

　　PLC侧(GX Works3)：以太网端口→自由节点设置IP;对象设置→连接配置，协议选UDP，本地端口(例：3000)，添加触摸屏节点。

　　触摸屏侧：添加“通用TCP/IP父设备”→“FX5U以太网”，网络类型UDP，本地/远程IP与端口与PLC一致(远程端口3000)。

　　三菱 FX3U + 3UBD 板(串口，MC协议)

　　PLC侧(GX Works2)：参数→PLC参数→PLC系统设置(2)→通道设置(CH1)，勾选通信设置，协议选MC协议，设置波特率/数据位/校验/站号，下载并重启。

　　触摸屏侧：设备窗口添加“通用串口父设备”→“FX3U(MC协议)”，串口参数与站号与PLC一致;常用寄存器如D0(读写)、Y0(线圈)做双向验证。

　　五、地址换算与数据格式要点

　　S7-1200 Modbus RTU映射(PLC作从站)

　　使用Modbus指令库时，PLC侧建立保持寄存器缓冲区(如P#M区)，触摸屏以4区(保持寄存器)读写;地址换算为：40001 + 偏移。例如缓冲区从M50.0开始、长度10个字，则触摸屏读“4区，起始通道1(对应40001)，通道个数16位×10”;浮点(32位)占用连续两个字，通道类型选32位浮点，注意字节序(高/低字、大小端)与PLC一致。

　　S7-200 PPI 地址

　　触摸屏侧可直接用V区地址(如VW100、VD200)建立通道，驱动内部完成PPI映射。

　　三菱 MC 协议地址

　　常用：D寄存器(字/双字)、Y位(线圈);触摸屏按驱动约定填写地址与数据类型(位/字/浮点)，确保与PLC程序一致。

　　字节序与数据类型

　　跨品牌/跨协议常见高低字节、字序差异，出现数值“对不上”时优先检查：16/32位字节序、浮点编码(IEEE754)、有符号/无符号一致性。
