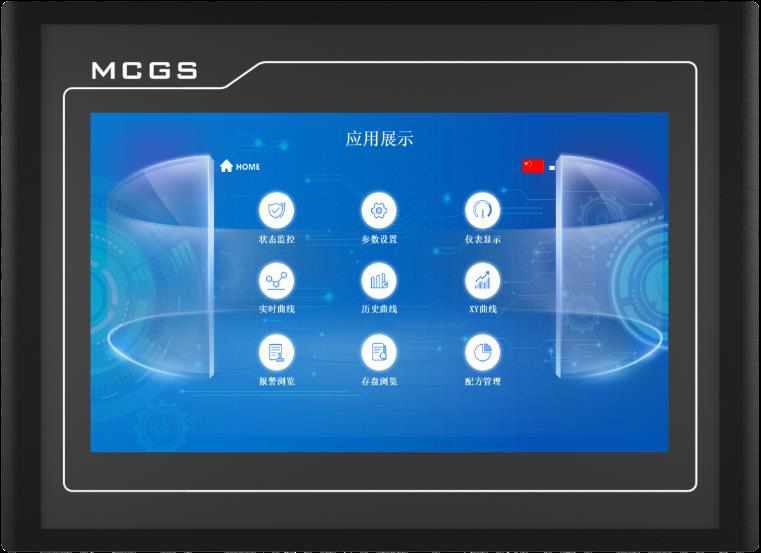

国产伺服电机代理—智富数控今天给大家讲讲如何通过昆仑通态触摸屏实现多台PLC的同时通信和数据显示。昆仑通态触摸屏可以通过多种方式实现与多台PLC的同时通信和数据显示，以下是三种主流实现方案：

　　一、多通道驱动直连方案(推荐)

　　这是最常用且效率最高的方案。昆仑通态触摸屏支持同时加载多个通信驱动程序，可以在一个HMI项目中分别建立多个通信连接通道。 配置步骤：

　　在MCGS组态软件中，进入"设备窗口"，通过"设备工具箱"添加多个通信设备

　　为每台PLC分别配置独立的通信通道(如通道1连接S7-1500，通道2连接FX5U，通道3连接Modbus TCP设备)

　　设置各通道的IP地址，确保触摸屏与所有PLC处于同一网段

　　在组态变量时，为每个变量指定其所属的通信通道及在对应PLC中的设备地址

　　优势：

　　实时性好，效率高

　　各通道并行通信，互不干扰

　　支持不同品牌PLC混合组网

　　二、网关中转方案

　　指定其中一台PLC作为主站或网关，触摸屏仅与该主站PLC建立单一通信连接。屏上需要显示的其他PLC数据，先由各从站PLC通过其本身的网络(如PROFIBUS-DP、CC-Link等)传递给主站PLC，主站PLC中开辟专门的通信数据区用于存储这些中转数据。 适用场景：

　　从站PLC数量较多

　　网络结构复杂

　　对实时性要求相对较低的场景

　　三、OPC UA标准方案

　　这是一种更先进的架构。将多台PLC的数据统一发布到一个OPC UA服务器(可以是独立的软件，也可以是具备OPC UA服务器功能的主PLC或工控机)，触摸屏则作为OPC UA客户端，只需与这一个服务器建立连接，即可订阅和访问所有PLC的数据。 优势：

　　完美解决不同品牌设备间的通信协议壁垒

　　便于系统集成与扩展

　　标准化程度高

　　配置要点

　　IP地址规划：确保HMI和各PLC处于同一网段，且IP地址唯一

　　变量管理：在组态软件中清晰定义变量名，并正确关联其设备地址和通信通道

　　通信负载评估：评估HMI的处理能力和网络带宽，确保同时与多设备通信时不会出现性能瓶颈

　　对于以太网通信，还需注意：

　　本地端口号和远端端口号需保持一致(如3000和102)

　　确保PLC端已启用远程访问功能

　　使用非优化的DB块，以便正确映射地址

　　选择哪种方案取决于实际项目需求、PLC品牌数量、实时性要求以及成本预算等因素。
