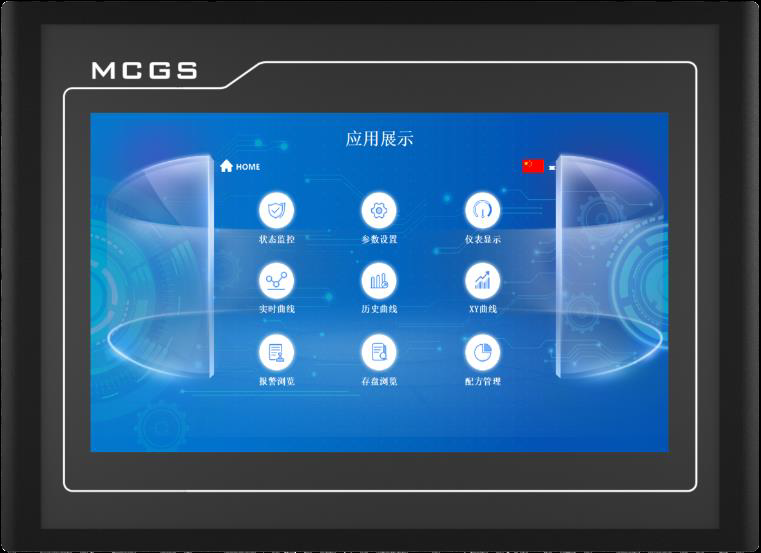

国产伺服电机代理—智富数控今天给大家讲讲当不同品牌的PLC通讯协议冲突时，MCGS触摸屏如何协调处理。在工业自动化系统中，当不同品牌的PLC(如西门子、三菱、欧姆龙等)因通讯协议(如S7、MC、FINS等)不兼容而无法直接对话时，MCGS触摸屏(HMI)作为“多协议网关”是解决这一冲突的核心枢纽。其协调处理机制主要基于“多协议驱动并行”和“数据中转”两种模式。

　　一、 核心解决机制：多协议驱动并行

　　MCGS组态软件内置了针对不同品牌PLC的专用驱动。当不同品牌PLC协议冲突时，MCGS通过加载多个独立的驱动实例来“各管各的”，实现物理隔离与逻辑统一。

　　物理层隔离：利用触摸屏的多个物理接口(如COM1/COM2串口、LAN1/LAN2网口)，将不同品牌的PLC分别接入。例如，西门子PLC接网口1，三菱PLC接网口2，从物理上避免信号冲突。

　　协议层独立：在软件中，为每个PLC添加独立的“父设备”和“子设备驱动”。例如，添加“西门子S7-1200”驱动和“三菱FX5_ETHERNET”驱动。MCGS的通讯内核会轮询或并行处理这些驱动，互不干扰。

　　二、 具体配置策略与技巧

　　根据网络架构的不同，推荐以下两种主流配置方案：

　　1. 方案一：多通道直连(推荐，实时性高)

　　适用场景：触摸屏与各PLC直接连接，且PLC数量不多。

　　配置步骤：

　　添加设备：在MCGS“设备窗口”中，分别添加不同品牌的驱动(如“西门子S7-1200”和“三菱FX5U”)。

　　参数设置：为每个驱动设置对应的IP地址和端口号。例如，西门子驱动设置PLC IP为192.168.1.10:102，三菱驱动设置PLC IP为192.168.1.20:5001。

　　变量关联：在“实时数据库”中建立变量，分别指定其连接设备为对应的驱动通道。例如，变量“Siemens_Data”关联西门子驱动，变量“Mitsubishi_Data”关联三菱驱动。

　　2. 方案二：数据中转(适用于复杂网络)

　　适用场景：PLC数量多或网络结构复杂，或PLC不支持多主站。

　　配置步骤：

　　指定主站：选择其中一台PLC(如西门子S7-1200)作为主站，MCGS只与该主站通讯。

　　数据映射：利用PLC本身的通讯能力(如西门子的S7-Client、Modbus Master功能块)去读取其他PLC的数据，并将数据写入主站PLC的DB块(数据块)中。

　　MCGS读取：MCGS通过单一驱动读取主站PLC的DB块，即可间接获取所有PLC的数据。

　　三、 避坑指南与特殊处理

　　串口设备冲突：当多个不同品牌的串口设备挂接在同一串口时，严禁使用不同的驱动。如果协议不同，必须使用物理隔离(不同串口)或统一转换为标准协议(如Modbus RTU)。

　　地址映射陷阱：不同品牌PLC的寄存器地址规则不同。例如，西门子DB块地址与三菱D寄存器地址格式完全不同。在组态变量时，必须严格对照各PLC的地址表进行填写，避免“张冠李戴”。

　　轮询优化：如果通讯设备过多导致画面刷新慢，可在设备属性中调整“最小采集周期”，对关键数据设置较短的周期，对非关键数据设置较长的周期，以平衡实时性与系统负载。
