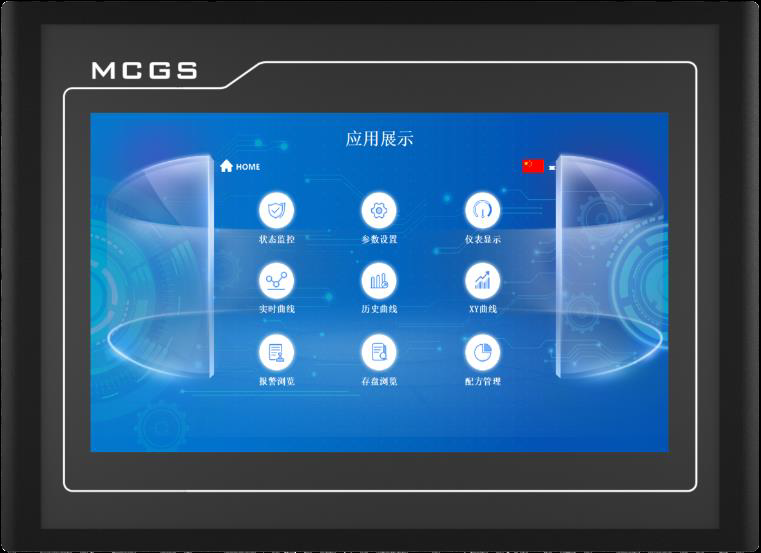

国产伺服电机代理—智富数控今天给大家讲讲在多品牌PLC混合组网的场景下，昆仑通态触摸屏如何实现统一监控和配置。在MCGS(昆仑通态)触摸屏上统一监控和配置多品牌PLC，核心思路是：利用触摸屏作为“多协议网关”，将不同品牌的PLC数据统一接入，再通过单一人机界面(HMI)进行集中管理和操作。

　　一、网络与硬件规划

　　统一网络规划

　　以太网设备：尽量将所有PLC和触摸屏接入同一网段的局域网，通过交换机连接。例如，触摸屏IP设为 192.168.2.10，各PLC的IP分别设为 192.168.2.11、192.168.2.12等。

　　串口设备：使用屏蔽双绞线连接触摸屏的RS485口与PLC，并在总线两端加120Ω终端电阻。多设备组网时，波特率建议设为115200，并合理规划站号，避免通信拥堵。

　　硬件选型建议

　　多网口屏：对于多品牌、多设备的复杂场景，优先选用带2-4个网口的触摸屏，可分别连接不同PLC，提升通讯效率和稳定性。

　　多串口屏：若设备以串口为主，可选用多串口触摸屏，通过COM0、COM1等端口分别挂载不同PLC，减少轮询等待时间。

　　二、多品牌PLC接入方案

　　MCGS通过“父设备+子设备”的层级结构管理不同通讯接口和协议。

　　1. 以太网PLC接入示例

　　西门子 S7-1200

　　PLC侧：在TIA Portal中设置IP地址(如 192.168.2.30)，并在“防护与安全”中勾选“允许来自远程对象的PUT/GET通讯访问”。

　　触摸屏侧：在MCGS设备窗口添加“TCP/IP父设备”和“Siemens 1200”驱动，配置触摸屏(本地)和PLC(远端)的IP地址在同一网段。

　　三菱 Q 系列

　　PLC侧：在GX Works中设置以太网端口的MC协议及端口号，并允许RUN中写入。

　　触摸屏侧：添加“三菱-Q系列以太网”驱动，配置触摸屏和PLC的IP地址及端口号。

　　三菱 FX5U

　　PLC侧：在PLC中启用SLMP服务并设定端口号。

　　触摸屏侧：添加“FX5_ETHERNET”驱动，配置PLC的IP和端口号。

　　2. 串口PLC接入示例

　　西门子 S7-200 (PPI)

　　在MCGS中添加“通用串口父设备”和“西门子_S7200PPI”驱动，设置好波特率、校验位等参数，确保与PLC一致。

　　台达 PLC (Modbus RTU)

　　在MCGS中添加“通用串口父设备”和“台达PLC”驱动，配置串口参数，并将PLC的站号与触摸屏中的“设备地址”设为一致。

　　三菱 FX3U (MC协议)

　　在MCGS中添加“通用串口父设备”和“FX3U(MC协议)”驱动，设置好串口参数、站号和协议格式。

　　三、实现统一监控

　　建立统一变量表

　　在MCGS的“实时数据库”中创建统一的工程变量(如 Motor_Start, Tank_Level)，不直接绑定具体设备地址。

　　关联设备通道

　　在“设备窗口”中，将不同PLC的寄存器地址(如S7-1200的DB1.DBW0、台达的40001)映射到对应的统一变量上。这样，上层画面只需与统一变量交互，即可实现对不同品牌PLC的间接访问。

　　设计统一监控画面

　　在“用户窗口”中创建导航页和总览页，通过按钮或下拉列表切换不同PLC的监控界面。所有界面绑定统一变量，实现“一套画面，监控所有设备”的效果。

　　四、实现统一配置

　　集中管理通讯参数

　　在MCGS的“设备窗口”中集中配置所有PLC的IP、端口、站号、波特率等参数。修改时，只需在触摸屏上操作，无需逐个下载PLC程序，便于后期维护。

　　利用数据转发功能

　　触摸屏可作为协议转换网关，将一种协议的数据转发成另一种。例如，将串口PLC的数据通过Modbus TCP协议转发给上位机，实现统一采集。

　　实现远程参数修改

　　在画面上创建输入控件，绑定PLC的相应寄存器地址，即可实现在触摸屏上远程修改PLC参数(如设定值、目标值等)。

　　五、关键注意事项

　　通讯参数严格匹配：触摸屏与PLC的波特率、数据位、校验位、站号、协议格式等必须完全一致，否则会导致通讯失败。

　　优化轮询周期：合理设置各设备的采集周期，避免周期过短导致总线拥堵。对于变化缓慢的信号，可适当延长周期。

　　提升串口通讯性能：若串口设备多、响应慢，可考虑升级为以太网PLC，或使用多串口屏分端口挂载，并适当提高波特率。

　　确保网络稳定：为触摸屏和关键PLC配置固定的静态IP，并使用工业级交换机。长距离485通信时，务必使用屏蔽双绞线并正确接地。
