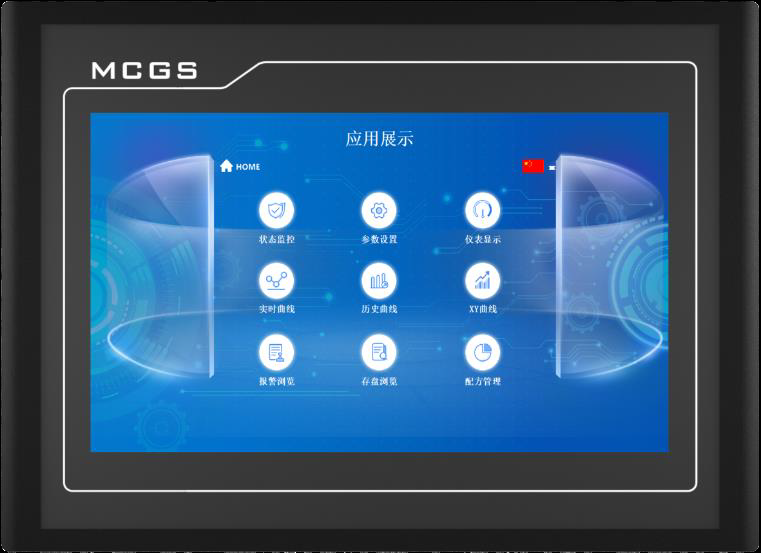

国产伺服电机代理—智富数控今天给大家讲讲昆仑通态触摸屏与西门子S7协议通信时，常见的配置错误及解决方法有哪些。昆仑通态官方并未提供不同系列触摸屏在Modbus TCP协议下的详细“数据吞吐量”和“响应时间”对比表。昆仑通态(MCGS)触摸屏与西门子S7系列PLC(如S7-200/300/1200/1500/200SMART)通信失败，问题通常集中在以下几个方面：

　　1. 通信参数不匹配

　　现象：通信超时、设备未找到、无响应。

　　原因：触摸屏与PLC的波特率、站地址、数据位、停止位、校验方式或协议类型不一致。

　　解决方法：

　　串口通信 (PPI/MPI/Modbus RTU)：确保MCGS与PLC的波特率、站地址、数据格式(如8-N-1)完全一致。

　　以太网通信 (S7协议)：确保双方IP地址在同一网段且无冲突，端口号正确(S7通常为102)。

　　核对方法：在MCGS设备属性中逐项检查，并与PLC编程软件中的设置进行比对。

　　2. IP与网络配置错误

　　现象：Ping不通PLC，通信状态显示异常或频繁断开。

　　原因：IP地址不在同一网段、IP地址冲突、子网掩码错误、网关设置不当或物理连接问题(如网线、交换机故障)。

　　解决方法：

　　规划IP：为触摸屏和PLC规划同一网段的不同IP地址。例如：

　　PLC: 192.168.0.10，子网掩码: 255.255.255.0

　　触摸屏: 192.168.0.20，子网掩码: 255.255.255.0

　　连通性测试：使用电脑Ping PLC的IP，确认网络通畅。

　　检查硬件：更换网线、检查交换机端口指示灯，确保物理连接可靠。

　　3. PLC访问权限与安全设置

　　现象：MCGS能连接PLC，但无法读写数据(如数据全为0或报错)。

　　原因：S7-1200/1500的“优化的块访问”未关闭，或防火墙阻止了PUT/GET通信。

　　解决方法：

　　S7-1200/1500 DB块访问：在TIA Portal中，取消勾选DB块的“优化的块访问”属性，以启用绝对地址访问(如DB1.DBX0.0)。

　　S7-1200/1500防火墙：在PLC属性的“防护与安全” > “连接机制”中，勾选“允许来自远程对象的PUT/GET通信访问”。

　　S7-200SMART：确保PLC已下载IP配置，且处于RUN模式。

　　4. 驱动、机架号/槽号配置错误

　　现象：通信初始化失败，提示“设备未找到”或“机架/槽号错误”。

　　原因：MCGS中选择的驱动与PLC型号不匹配，或机架号(Rack)/槽号(Slot)配置错误。

　　解决方法：

　　驱动选择：

　　S7-200SMART：选择“西门子_Smart200”驱动。

　　S7-1200/1500：优先使用“S7_Plus”驱动，兼容性更好。

　　机架号/槽号：

　　S7-300/400：机架号通常为0，槽号为CPU在机架上的实际物理位置(注意MCGS驱动可能从0开始计数，需参考驱动帮助文档)。

　　S7-200SMART：通常设为0，若连接失败可尝试改为2。

　　5. 数据地址与类型错误

　　现象：数据显示为0、乱码或数值错误。

　　原因：MCGS中填写的地址与PLC程序不一致，或数据类型(如Byte/Word/Real)不匹配。

　　解决方法：

　　核对地址：确保MCGS中的地址(如V区、M区、I/Q区)与PLC程序中的定义完全一致，注意地址偏移。

　　匹配类型：确保MCGS中设置的数据类型(如16位整数、32位浮点数)与PLC中变量的类型一致。

　　字节序问题：读取浮点数等32位数据时，若数值异常(如100.0显示为极小值)，需在MCGS中勾选“高低字节交换”或选择“2-3412”解码顺序。

　　6. 变量与通道未正确关联

　　现象：通信状态正常，但画面上的数据不刷新或按钮无响应。

　　原因：MCGS中的设备通道未正确添加到实时数据库，或画面控件未绑定到正确的变量。

　　解决方法：

　　检查通道：在MCGS的“设备窗口”中，确认已添加所需的设备通道，并正确关联到实时数据库变量。

　　检查控件：在“用户窗口”中，检查数据输入框、指示灯等控件是否绑定了正确的实时数据库变量。

　　调试工具：利用MCGS的“设备调试”功能，直接测试通道地址能否读写，以快速定位问题是在设备层还是界面层。

　　7. 物理接线与串口参数错误

　　现象：串口通信时，通信时好时坏或完全不通。

　　原因：RS485的A/B线接反、接线端子错误、未使用屏蔽线或终端电阻配置不当。

　　解决方法：

　　检查接线：确保A线与A线、B线与B线相连，并使用屏蔽双绞线，屏蔽层单点接地。

　　终端电阻：在RS485总线两端，根据现场情况(特别是长距离或节点多时)正确配置120Ω终端电阻。

　　串口参数：确保MCGS与PLC的串口参数(波特率、数据位、停止位、校验)完全一致。

　　8. 驱动版本与PLC固件不兼容

　　现象：更换PLC或触摸屏后，通信失败，且常规排查无效。

　　原因：MCGS驱动版本过旧，不支持新型号的PLC或新固件。

　　解决方法：

　　更新驱动：从昆仑通态官网下载并安装最新版本的MCGS软件和对应设备的驱动。

　　查阅手册：参考MCGS的帮助文档，确认驱动支持列表和版本要求。
