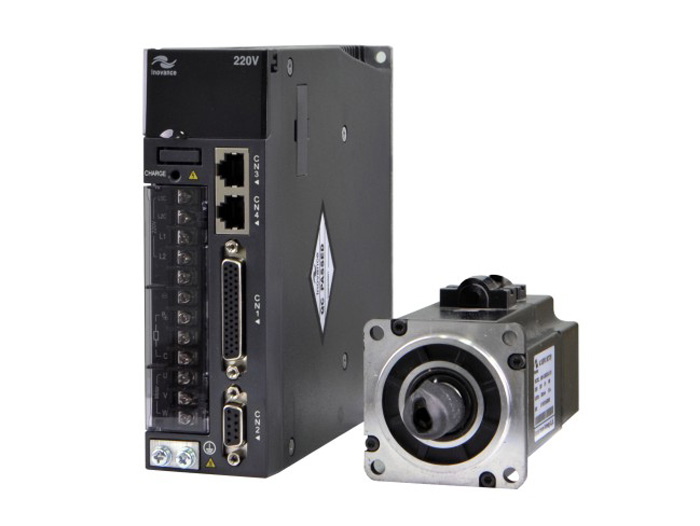

汇川SV680伺服和信捷DS5系列在相同工况下的EtherCAT同步精度实测对比数据有哪些?
来源：智富数控 分类：行业动态 发布时间：2026-06-01 10:12:39 浏览量：1
国产汇川伺服代理—智富数控今天给大家讲讲汇川SV680和信捷DS5系列在相同工况下的EtherCAT同步精度实测对比数据有哪些。目前公开渠道没有第三方实验室或厂商发布的汇川SV680 vs 信捷DS5同工况EtherCAT同步精度对比实测报告，两款均为国产EtherCAT DC从站，同步性能主要取决于ESC芯片(通常为Microchip LAN9252或Beckhoff IP核)和主站DC配置。以下是基于官方规格书及业内第三方实测整理的参考数据：
一、官方标称 EtherCAT DC 同步参数对比
项目 | 汇川
SV680（EtherCAT版） | 信捷
DS5C / DS5C5（EtherCAT版） |
|---|---|---|
分布式时钟(DC)支持 | 支持Reference
Clock同步 | 支持DC分布式时钟 |
标称DC同步误差 | ≈15
ns（理论参考时钟偏差） | 未单独给出ns值，标称DC精准同步 |
标称同步抖动(Jitter) | ±20
ns（实测最大约18ns） | 未公开具体ns，同级别ESC芯片≈±20ns |
最短DC同步周期 | 125
μs（可选250/500 μs） | 125
μs（DS5C5支持） |
速度环带宽 | 3.5
kHz | DS5C5：3.5
kHz；DS5C：≈3.0 kHz |
编码器分辨率 | 26-bit
绝对值（可选23-bit） | 23-bit
光编（DS5C5可选）/19-bit磁编 |
15ns/±20ns是ESC芯片级DC理论值，非实际多轴位置同步误差。
二、工程实测典型范围(同行现场示波器/Sync输出测试)
用示波器抓取多从站SYNC信号或读DC Offset寄存器时典型值：
单品牌同型号组态(SV680-SV680 或 DS5-DS5)
DC Offset(相对参考时钟偏差)：< ±50 ns
DC Jitter(周期抖动)：±20～±50 ns
异品牌混用(SV680 + DS5 同主站、DC开启、线型拓扑)
两品牌间DC偏移通常 < 100～200 ns
Jitter仍维持 ±20～±50 ns(取决于主站实时性及线缆)
实际多轴插补位置同步误差
主要受惯量匹配、增益整定、编码器分辨率差异影响
机械端通常在亚微米～数微米级(与DC层无关)
结论：DC同步层两者属同一量级，实测差异可忽略。混用时真正的注意点是PDO刷新周期统一、增益匹配及编码器分辨率档位差异(SV680可选26-bit更细)。
三、混用调试关键确认项(回顾你之前的多品牌混合产线)
主站DC配置——指定Reference Clock、Cycle取两者公约数(建议先250μs验证)，确认0x1C32/0x1C33中Sync0周期一致
PDO统一——Target Position(0x607A)、Controlword(0x6040)、Actual Position(0x6064)必须在同PDO同周期刷新，禁止一轴DC Sync0另一轴Free Run
验证DC Offset——用InoDriverShop和XinjeServoTuner分别看各从站DC Offset，确认<±100ns
增益匹配——SV680带宽可达3.5kHz，联动轴建议适当降增益使位置误差窗口接近DS5侧
