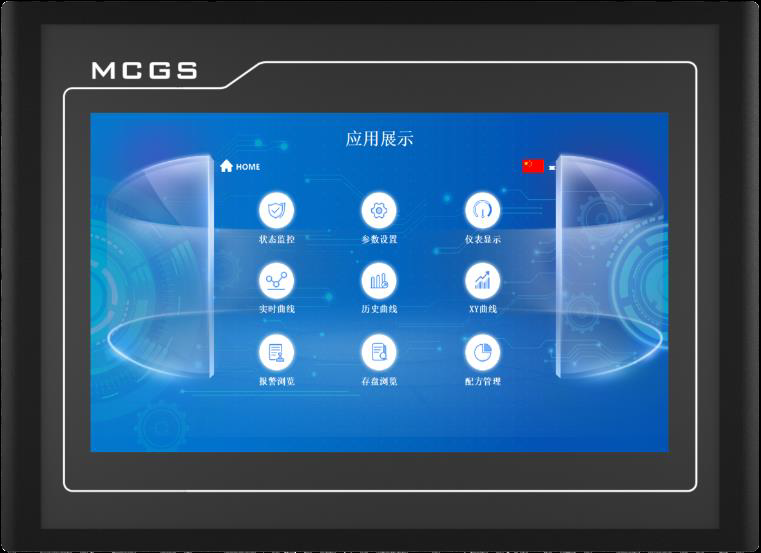

国产伺服电机代理—智富数控今天给大家讲讲EtherNet/IP协议在昆仑通态触摸屏上的具体配置步骤和性能优化技巧。昆仑通态触摸屏(MCGS)通过 EtherNet/IP 协议与 PLC 通信，其配置与优化可分为两大步骤。

　　一、EtherNet/IP 配置步骤

　　1. 确认硬件与网络环境

　　硬件检查：确保触摸屏(如 TPC、MCGS 系列)和 PLC 均支持以太网，并配备 RJ45 接口。

　　网络规划：规划好触摸屏、PLC、网关(如使用)的 IP 地址，确保它们在同一网段。例如：

　　触摸屏：192.168.1.10

　　PLC/EtherNet/IP 设备：192.168.1.20

　　物理连接：使用网线将触摸屏和 PLC 连接到同一台工业交换机，避免使用过长或过细的网线。

　　2. 配置 PLC/设备端的 EtherNet/IP

　　设置设备 IP：在 PLC 的硬件配置中，设定其静态 IP 地址。

　　配置通信对象：在 PLC 的 EtherNet/IP 配置工具中，添加 MCGS 触摸屏作为“显式消息 (Explicit Messaging)”的通信对象。

　　定义连接参数：

　　连接类型：通常选择“客户端/服务器”模式，MCGS 作为客户端发起连接。

　　实例与标签：根据设备手册，配置需要访问的标签(Tags)或数据块，并记住其实例号 (Instance) 和属性号 (Attribute)。

　　RPI (请求包间隔)：这是 PLC 向 HMI 提供数据的周期，可设为 20-100ms，具体参考设备建议值。

　　3. 在 MCGS 中添加 EtherNet/IP 设备

　　新建工程：打开 MCGS 组态软件，选择对应型号的触摸屏创建工程。

　　添加设备驱动：在“设备窗口”中，从“设备管理”里找到并添加“EtherNet/IP”或“Allen-Bradley/Rockwell”等相关的 EtherNet/IP 驱动。

　　设置设备参数：双击添加的设备，在属性中配置：

　　触摸屏 IP：填写触摸屏自身的 IP 地址。

　　远端 IP：填写 PLC 的 IP 地址。

　　通信端口：EtherNet/IP 的显式消息通常使用 TCP 44818 端口，若设备有特定要求则按手册填写。

　　4. 配置连接与标签映射

　　建立连接：在设备属性中，根据 PLC 端的配置，设置 EtherNet/IP 的连接参数，如连接路径 (Connection Path)、实例号等。

　　添加设备通道：在设备下添加“读/写”通道，将 PLC 中的标签地址(如 InputData[0], OutputData[0])映射为 MCGS 的变量地址。

　　关联变量：在“实时数据库”中创建变量，并将其与设备通道关联，或直接在控件属性中选择对应的设备通道地址。

　　5. 下载与调试

　　下载工程：将组态好的工程下载到触摸屏中。

　　检查状态：在触摸屏的“通讯状态”或“设备诊断”界面，查看 EtherNet/IP 设备是否显示“在线”或“通讯正常”。

　　监控数据：通过在线监控，检查 MCGS 变量的值是否与 PLC 端一致，排查通讯故障。

　　二、性能优化技巧

　　1. 通信参数优化

　　轮询周期分级：为不同重要性的数据设置不同的轮询周期，避免所有数据“一视同仁”地高频刷新。

　　关键数据 (启停、急停)：100–200 ms

　　过程数据 (温度、压力)：300–500 ms

　　历史/趋势数据：1–2 s 或画面切换时读取

　　超时与重试机制：设置合理的超时时间 (如 200–300 ms) 和重试次数 (如 2–3 次)，避免通讯异常时界面长时间卡死。

　　2. 数据组织优化

　　连续地址读取：将 PLC 中地址连续的多个变量合并为一条指令一次性读取，可大幅减少通信开销。

　　变量分组管理：按功能或画面将变量分组，不同画面使用独立的设备通道，减少通道切换的开销。

　　使用中间变量：在 MCGS 实时数据库中建立中间变量。通讯任务只更新中间变量，界面控件则绑定这些中间变量。这能有效隔离通信延迟对界面操作的影响。

　　3. 协议与硬件优化

　　控制数据量：单条 EtherNet/IP 报文的数据量不宜过大，建议控制在几百字节以内，以保证实时性。

　　网络硬件：优先使用千兆工业交换机，并开启 QoS (服务质量) 功能，为 HMI 通信提供带宽保障。确保网线、接头质量，并远离强干扰源。

　　硬件升级：新一代 MCGS 触摸屏(如 TPC1262H)采用更高性能的 ARM Cortex-A 处理器和更大内存，能更好地处理多设备、大数据量的 EtherNet/IP 通信，减少延迟和卡顿。

　　4. 系统级监控与脚本优化

　　监控通讯状态：利用 MCGS 的诊断功能，实时监控通讯状态，当超时率超过 5% 时，应及时调整参数。

　　优化刷新逻辑：对于趋势曲线等大数据量显示，可采用“按需加载”策略，仅在画面激活或用户操作时进行数据刷新，平时则暂停轮询。
