国产汇川伺服代理—智富数控今天给大家讲讲在多轴协同运动中，如何针对汇川和信捷伺服的不同响应特性进行补偿参数优化。汇川(IS620N/SV660N/SV680N)和信捷(DS5/DS5L EtherCAT系列)在EtherCAT总线下做多轴协同(直线/圆弧插补、龙门同步、电子齿轮)，核心思路是先让两品牌伺服动态响应带宽尽量接近，再用前馈补偿慢响应轴或微降快响应轴增益，最后针对具体场景做同步偏差补偿。
一、先统一基础——消除"先天不同步"
项目 | 操作要点 |
|---|---|
EtherCAT
DC | 两品牌均开启DC同步（SYNC0），总线周期取公约数（常用250μs或500μs），确保各轴SYNC0相位差＜1μs |
电子齿轮比 | 按「脉冲当量=机械位移÷（编码器分辨率×电子齿轮比）」精确计算，主从轴单位系统必须一致，杜绝累积偏差 |
惯量比 | 各轴做完惯量自整定（汇川H08-15，信捷P5-02/P0-惯性比），大惯量负载降增益防振荡 |
控制模式 | 总线控制统一用CSP（0x08）模式，PDO
Transmission Type=1（同步SYNC0） |
二、增益匹配——让两品牌响应特性趋近
实践中汇川SV660N系列默认刚性/带宽通常略高于信捷DS5系列，需手动拉齐：

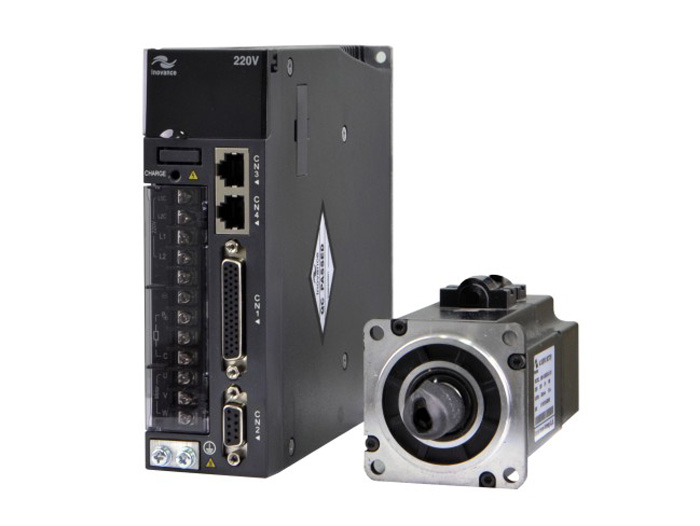

汇川伺服关键增益参数(IS620N/SV660N 示例)
H08-00(速度环比例增益 Kvp)：初始可用自整定值，偏高时适当下调5~10%
H08-02(位置环比例增益 Kpp)：刚性等级H09-01对应自动设，手动可调范围通常15~80 rad/s·×10
H08-01(速度环积分时间)：过小易振荡，一般20~40ms
H09-00=1 启用标准刚性自动模式 → 设H09-01(刚性等级12~18视负载)→ 再微调
信捷伺服关键增益参数(DS5/DS5L EtherCAT)
P0-01(位置环比例增益 Kpp)：逐步↑直至微振再↓10%，范围400~2500(依型号缩放)
P0-03(速度环比例增益 Kvp)：先稳速度环再调位置环，范围3~20(或更高阶型号对应值)
P0-02(位置环积分时间)：跟随误差大时减小，一般10~100ms
启用自动调谐(P5-10=1或面板触发)，以自整结果为基准±20%微调
判断标准：监控各轴位置跟随误差(Following Error)曲线，高速运行时两轴峰值跟随误差应尽量接近(差值<允许同步误差的1/2)。若汇川跟随误差明显更小→适当↓汇川Kpp或↑信捷Kpp;反之则反向调。
三、前馈补偿——消除高速跟随滞后
多轴高速联动时响应慢的轴(通常信捷需重点关注)加速度前馈(VFF)，必要时加加速度前馈：
品牌 | 参数 | 推荐初值 | 说明 |
|---|---|---|---|
汇川 | H08-19
速度前馈增益 | 30%~70%（先设50%） | H08-18为前馈滤波，默认可不改 |
信捷 | PA-16/速度前馈增益（或对应Pn-FF） | 逐步↑至跟随误差最小，不过100% | 过大末端易振动 |
先加VFF→看跟随误差减小程度→必要时再开通加速度前馈(AFF)(汇川部分型号H08-22，信捷高端系列支持)
若出现退出指令时反向冲击→适当降低VFF 5~10%
四、龙门/双轴同步专属补偿(柔性龙门场景)
如果是汇川+信捷做非刚性龙门(不推荐混牌做刚性龙门，优先同品牌)，或主从跟随：
汇川侧(从轴若有)：启用龙门偏差补偿 H14-17(位置偏置)、H14-21/23(偏差报警阈值)，柔性龙门设H14-03=1(柔性)，H14-05开启从轴补偿
信捷侧：主站PLC用Cross-Coupled Control逻辑读取两轴实际位置偏差(0x6064)，通过偏移量叠加至目标位置(0x607A)或MC_MoveAdditive补偿实时纠偏
从轴增益建议：轻微↓位置环增益(约主轴的80%~90%)，避免两轴互相推挤振荡
五、调试推荐顺序
单轴JOG→确认转向/软硬限位/编码器读数正常
单轴闭环→惯量自整定→调增益至无超调无啸叫
增益匹配→对比两品牌跟随误差曲线，微调Kpp/Kvp使动态接近
加前馈→中高速跑，调VFF/AFF压低跟随误差
多轴联动/龙门→低速→加载速度→监控同步偏差→必要时开偏差补偿
用驱动器自带示波器或InoProShop/XinPlcScope抓取指令位置 vs 实际位置波形验证
